Alimentatori

Un alimentatore permette di raddrizzare l’alternata attraverso l’uso di un ponte raddrizzatore a singola o doppia fase oltre ad un filtro di condensatori per filtrare ed eventualmente un ulteriore diodo zener per ridurre il fenomeno di ripple. $V_{rms}=\sqrt{\frac{1}{T}{\int }_{t=0}^{t=T}{v}^2(t)dt}$

$V_p=\sqrt{2}{V}_{rms}$

$V_{pp}=2Vp$

$T_{ripple}=T$ in caso di raddrizzatore monofase e $T_{ripple}=\frac{T}{2}$ in caso di raddrizzatore doppiafase.

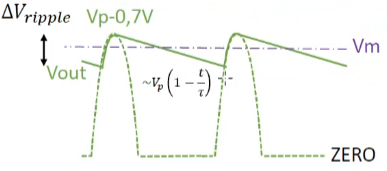

$\Delta V_{ripple}=V_{max}-V_{min}=V_p-V_P(1-\frac{T_{ripple}}{\tau })=V_p\frac{T_{ripple}}{\tau }$

$V_m=V_{max}-V_{min}$

La bontà del alimentatore si valuterà infatti con il parametro del Ripple Factor. $RF=\frac{\Delta V_{ripple}}{V_m}$
