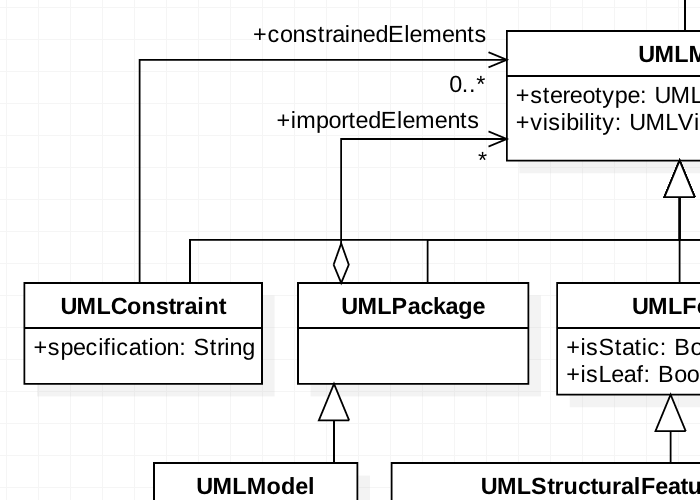

UML

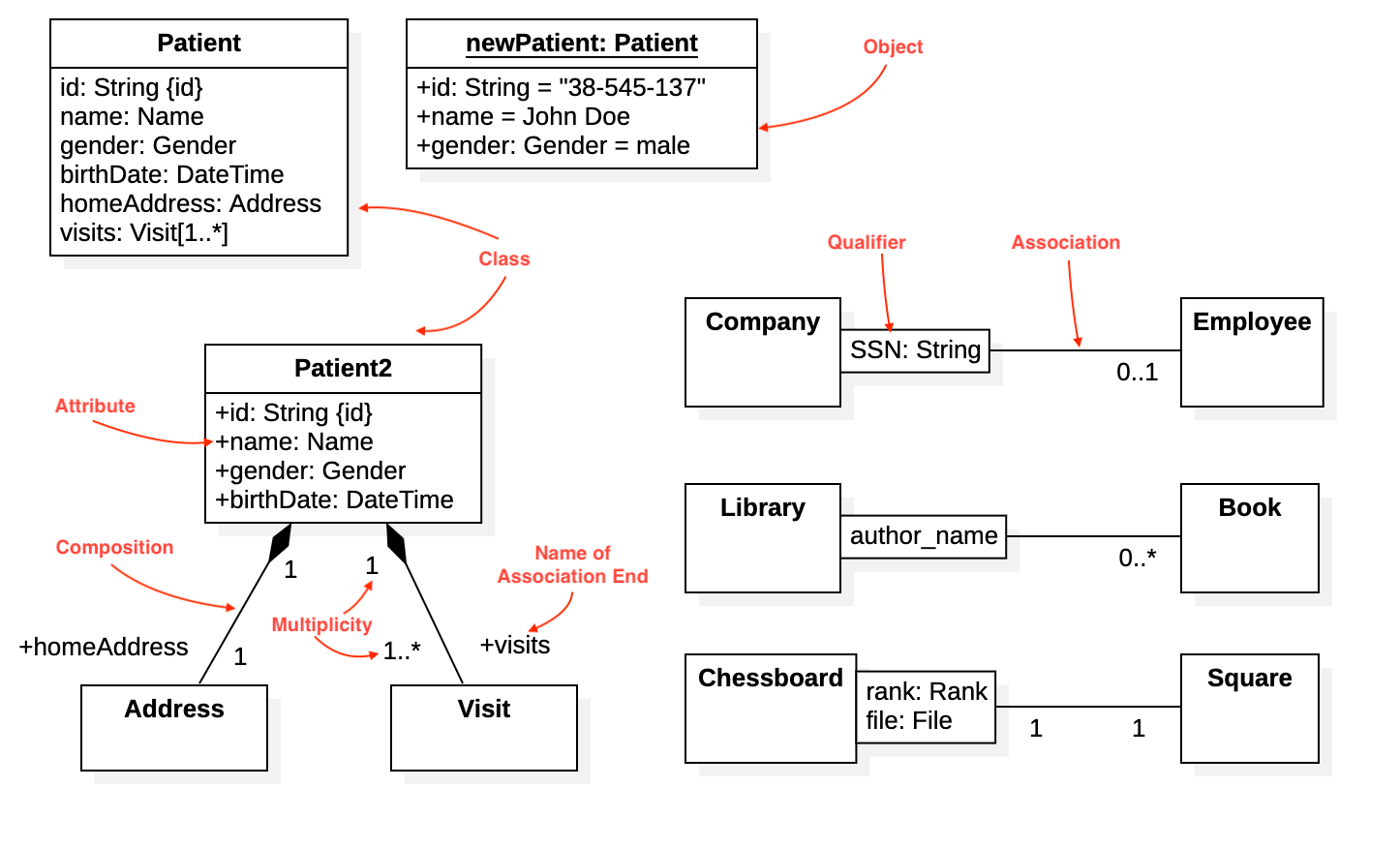

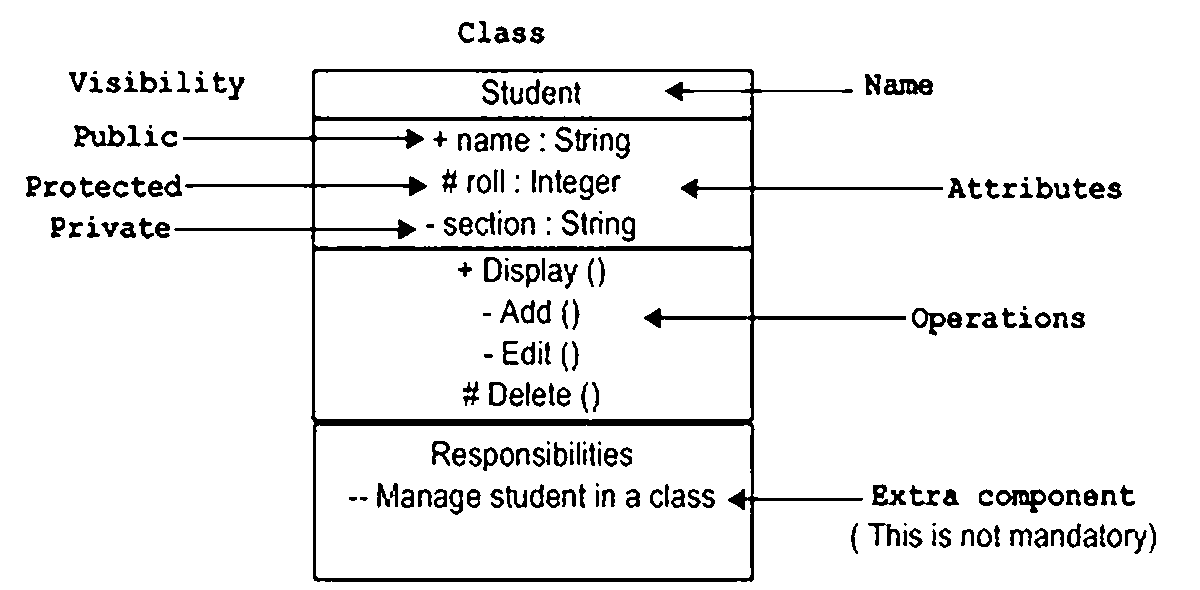

Struttura base classe:

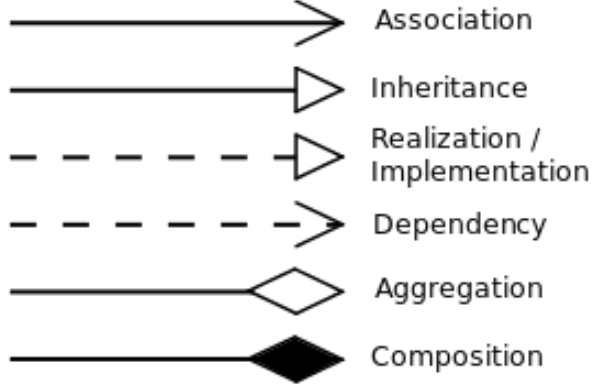

Tipi di relazione:
{width=50%}
-
associazione: i due componenti sono semplicemente associati. In genere hanno un nome (verbo) e una molteplicitá
-
aggregazione: un componente logicamente viene aggregato dal componente superiore
-

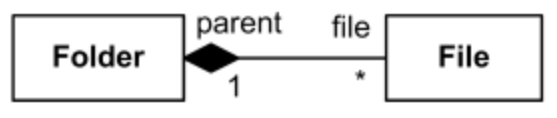

composizione: é una aggregazione forte… se il contenitore viene eliminato, anche i contenuti vengono eliminati. Tipico esempio: mazzo e carte
-
ereditarietá: esprime l’ereditarietá
-
dipendenza: ‘relazione di utilizzo’
-
implementazione: usato per indicare l’implementazione delle interfacce
Diagrammi di sequenza

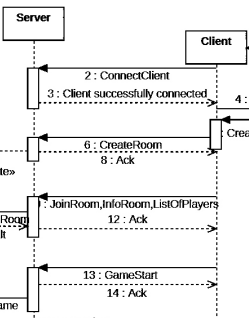

Dall’alto verso il basso si puó leggere la sequenza di una operazione tra piú classi. In genere si costruisce prima il diagramma di classe e poi quello di sequenza.
- Frecce piene se il messaggio é sincrono
- Frecce vuote se il messaggio é asincrono
- Frecce tratteggiate se il messaggio é una risposta
{width=20%}
