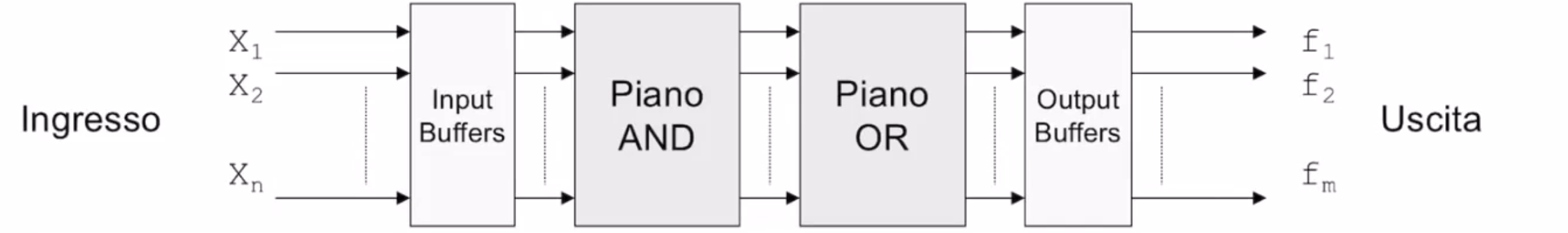

Logica programmabile
- piano OR
- piano AND

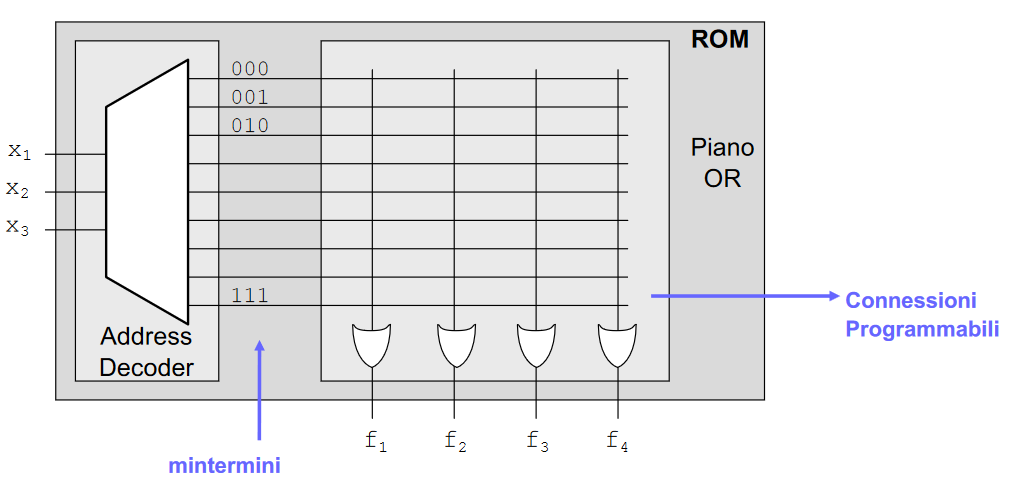

ROM
Read only memory. Piano AND fissato, piano OR adattabile.
{width=50%}

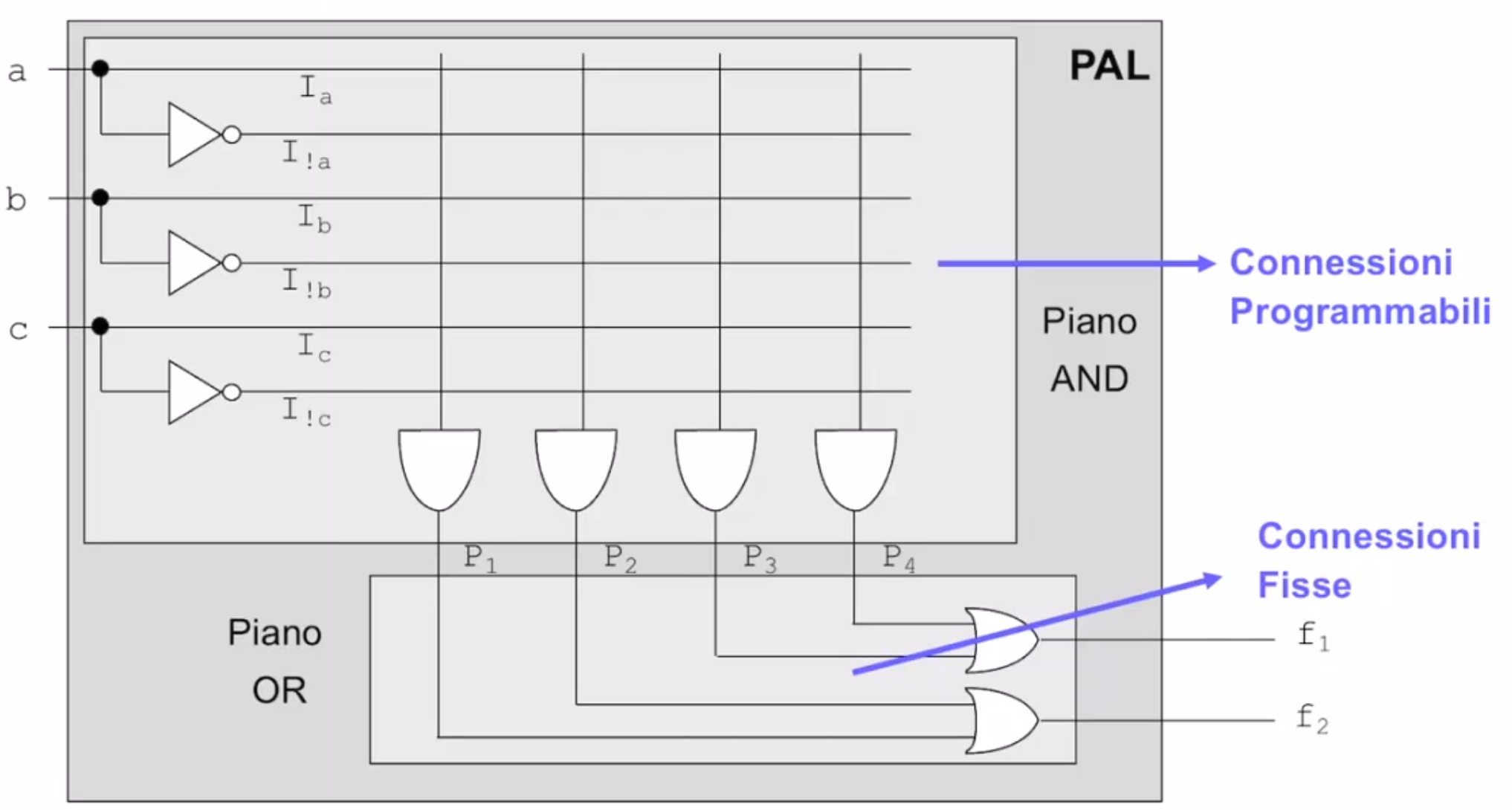

PAL
piano OR fisso, piano AND programmabile. Le uscite non possono condividere termini prodotto.
{width=50%}

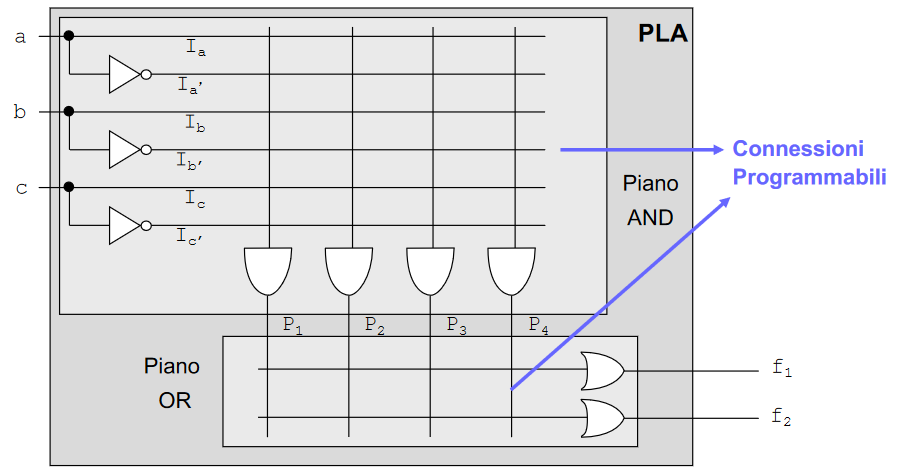

PLA
Piano AND/OR programmabile. Completa libertá.
{width=50%}
Le PLA sono più lente delle PAL a causa della programmabilità della sezione OR: le connessioni fuse-based, o comunque programmate, presentano una resistenza maggiore rispetto a quelle cablate.

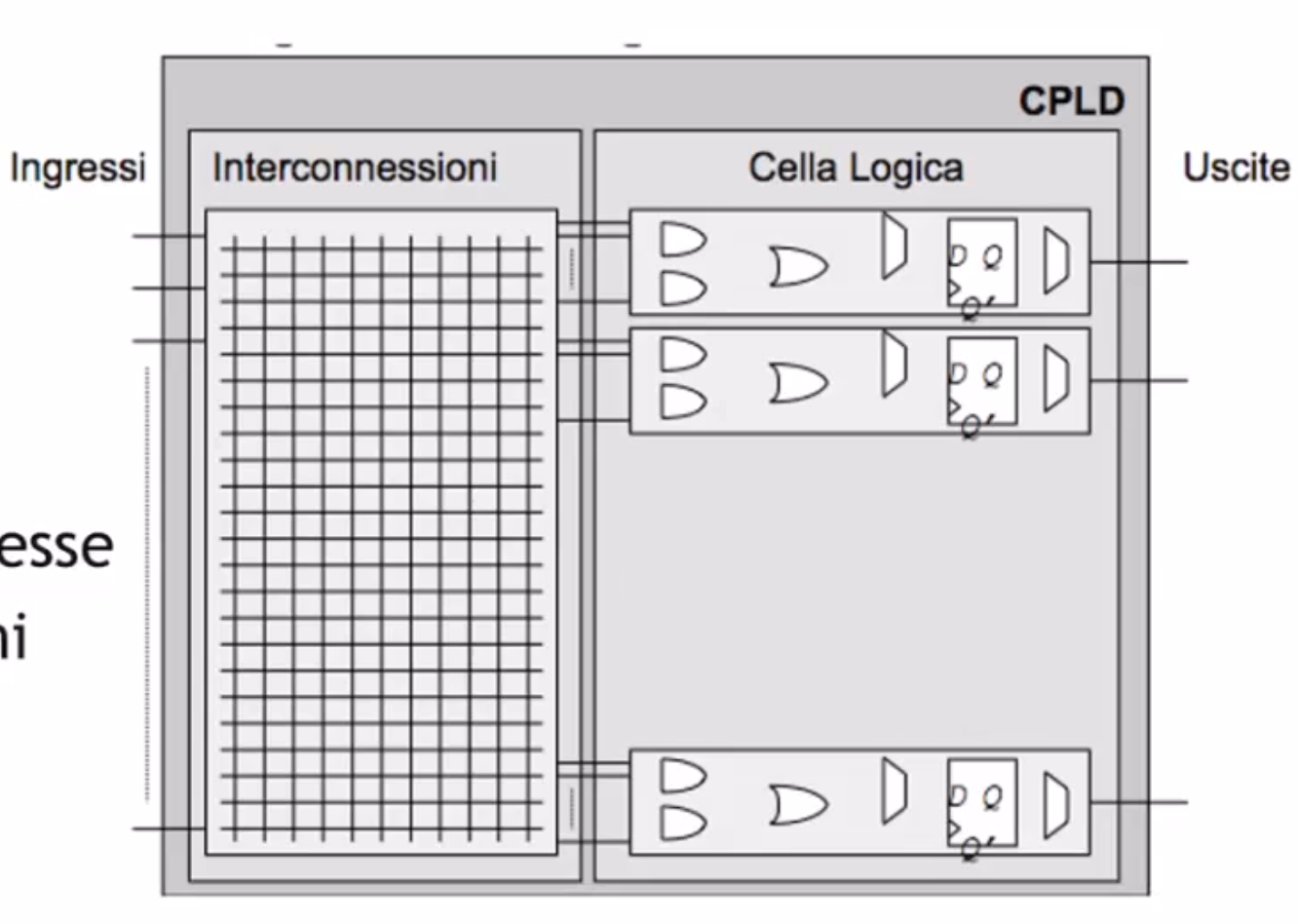

CPLD
Complex Programmable Logic Devices: sono una evoluzione delle PLA e PAL e sono caratterizzati da:
- Connessioni globali
- Logica concentrata
Rispetto a PAL e PLA:
- Hanno dimensioni molto maggiori
- Sono costituite da celle più complesse
- Consentono di ottenere prestazioni più elevate
- Hanno una struttura più regolare e facilmente programmabile.

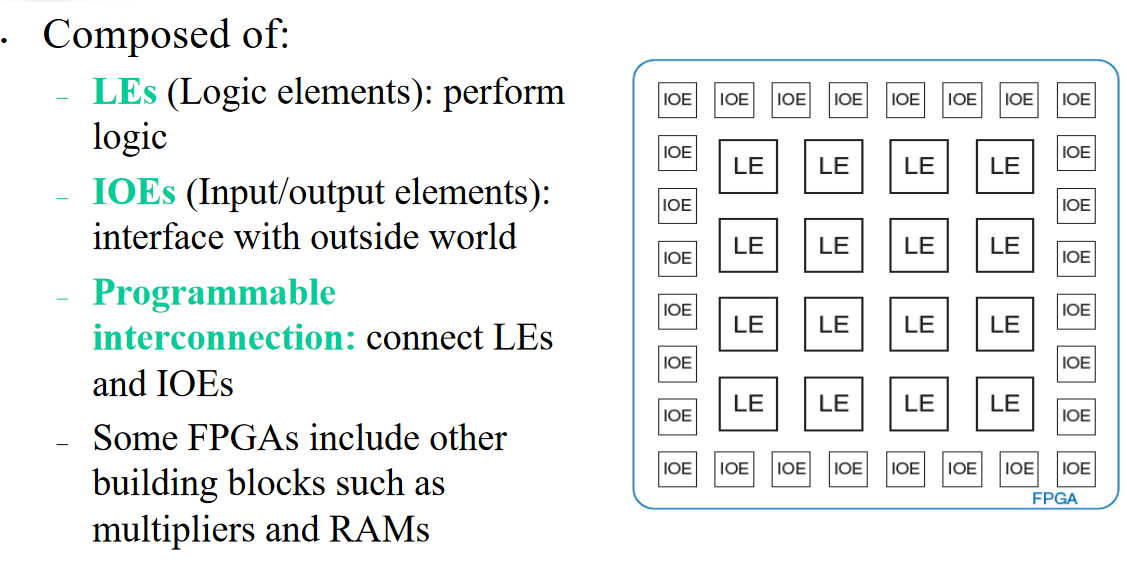

FPGA
